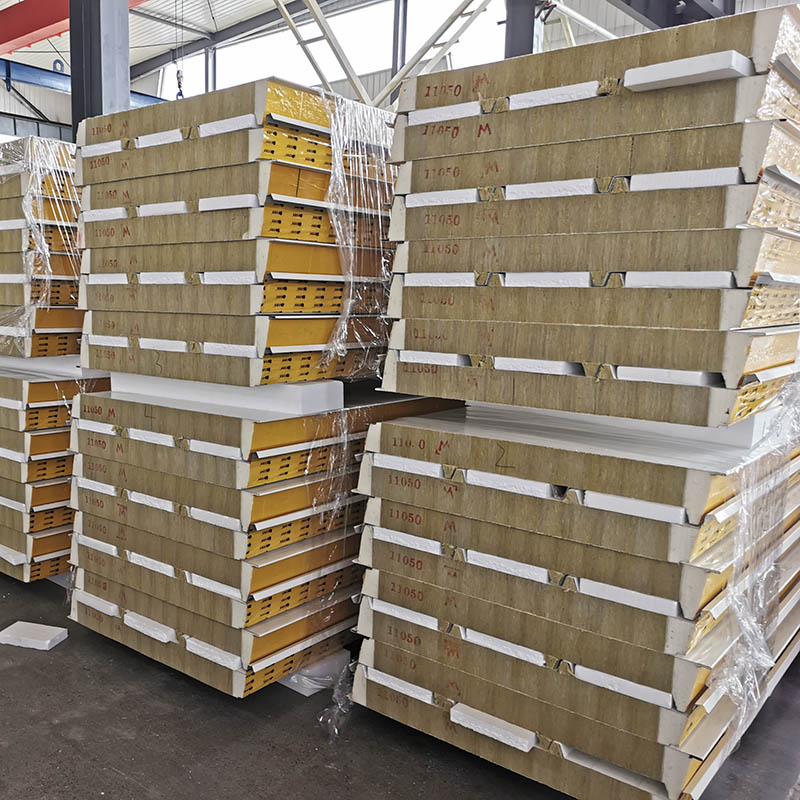

방음 샌드위치 패널
내화성:암면은 현무암 등의 광물로 만들어지며, A급 불연재입니다. 화재 확산을 효과적으로 방지하고 건물 안전을 향상시킬 수 있습니다.
단열재:암면은 열전도율이 낮아 열전달을 효과적으로 줄이고, 건물의 단열 효과를 높이며, 에너지 소비를 줄일 수 있습니다.
방음:암면의 다공성 구조는 음파를 흡수하고 소음 전달을 줄여주므로, 방음이 필요한 장소에 적합합니다.
내식성: 암면은 화학적 특성이 안정적이며, 산과 알칼리 부식에 강하고, 다양한 환경에 적합하며, 수명이 깁니다.
높은 압축 강도:암면은 구조가 견고하고 압축 저항성이 좋으며, 하중을 지탱해야 하는 경우에 적합합니다.
제품소개
고강도 구성 요소로 제작된 암면 내화 샌드위치 패널은 뛰어난 건축 자재입니다. A급 불연재인 암면 심재는 뛰어난 내화성을 자랑하여 뛰어난 내화성을 자랑합니다. 또한, 뛰어난 단열 및 흡음 효과를 제공합니다. 가볍지만 강도가 높아 설치가 간편하고 친환경적이며 내구성이 뛰어납니다. 따라서 산업 공장, 공공 시설, 공공 시설, 청정 작업장 등 다양한 환경에서 내화 칸막이, 에너지 절약 및 단열에 이상적인 선택입니다.
제품 사양
암면 샌드위치 패널 |
|
유효폭 |
벽 패널: 950mm |
루프 패널: 960mm |
|
재료 |
컬러강판 |
암면판 |
|
구조 |
상하층 : 컬러강판 |
중간층 : 암면보드 |
|
두께 |
컬러강판 : 0.5~0.8mm |
록울 보드: 50mm, 75mm, 100, 150mm |
|
암면 밀도 |
120kg/m³ |
일생 |
20~35세 |
특징 |
단열성, 경량성, 빠른 설치, 방수, 내화, 방음, 에너지 절약, 환경 친화적입니다. |
제품 구조
패널: 일반적으로 파란색인 컬러코팅 강판으로, 부식 방지, 내후성, 자외선 차단 기능이 있습니다.
핵심 소재: 암면은 뛰어난 단열성, 내화성, 방음성을 갖추고 있습니다.
접착제: 패널과 코어 소재가 단단히 결합되도록 하고 전반적인 강도를 향상시키는 고강도 접착제입니다.
응용 분야
산업용 설비: 벽과 지붕에 사용되며 단열, 방화, 방음 기능을 제공합니다.
창고: 대형 창고의 벽과 지붕에 적합하여 단열 효과를 향상시킵니다.
냉장 보관: 단열 성능이 뛰어난 냉장 보관 벽에 사용됩니다.
공공 건물: 체육관, 전시장 등 화재 방지 및 방음 요구 사항을 충족합니다.
임시 건물: 건설 현장의 임시 건물 등으로, 설치가 빠르고 재사용이 가능합니다.
현대건축에서는방음 샌드위치 패널음향 제어 환경을 조성하는 데 필수적인 솔루션으로 자리 잡았습니다. 이러한 복합 패널은 소음 감소와 열 제어가 중요한 산업 건물, 데이터 센터, 클린룸, 강당, 그리고 칸막이벽에 널리 사용됩니다. 본 기사에서는 복합 패널의 구조, 성능, 엔지니어링 고려 사항, 표준 및 설치 요건에 대한 포괄적인 분석을 제공합니다.
방음 샌드위치 패널이란?
에이방음 샌드위치 패널두 개의 견고한 외부 표면 시트와 흡음 또는 흡음 차단 코어로 구성된 다층 건축 자재입니다. 계층 구조는 두 가지를 모두 제공합니다.기계적 강도그리고음향 감쇠건물 요소를 통한 공기 중 소음과 충격 소음의 전달을 효과적으로 줄입니다.
전형적인 구조
외부 스킨: 아연 도금 강철, 알루미늄 또는 마그네슘 보드
핵심재료: 미네랄울, 암면, 폴리우레탄(PU), 폴리이소시아누레이트(PIR)
패널 두께: 일반적으로 50mm ~ 200mm 범위입니다.
음향 전달 등급(STC): 구성에 따라 30~45+
주요 기술 특징
| 매개변수 | 일반적인 값 | 기준 |
|---|---|---|
| 음향 전달 손실(STC) | 35~45dB | ASTM E90 |
| 열전도율 | 0.035–0.045 W/m·K | EN 13165 |
| 내화성 | 최대 EI 120 | EN 13501-2 |
| 밀도(암면 코어) | 80~150kg/m³ | ISO 10456 |
| 굽힘 강도 | ≥ 0.5kN/m² | ASTM E72 |
핵심 재료 및 음향 효율
1.암면 코어
고밀도 및 섬유질 구조
공기 중 소음 흡수에 탁월
불연성(A1등급)
2.폴리우레탄(PU) 코어
좋은 단열
보통 수준의 음향 성능
가볍고 습기에 강함
에이.미네랄 울 코어
방음 및 내화성 모두에 이상적
산업 소음 제어 프로젝트에서 흔히 발생
엔지니어링 응용
✅산업용 소음 차단재
압축기, 발전기 등 고소음 장비를 격리하기 위해 공장에서 사용됩니다.
✅클린룸 파티션
음향 분리 및 위생이 필요한 제약 또는 마이크로 전자 시설에 이상적입니다.
✅내부 음향 벽
녹음 스튜디오, 학교, 병원 등에서 주변 소리를 제어하는 데 사용됩니다.
✅데이터 센터
방음 패널은 민감한 장비에 영향을 미치는 기계 및 HVAC 소음을 줄여줍니다.
음향 설계 원리
방음 샌드위치 패널은 주로 다음을 기반으로 작동합니다.
대중법: 질량이 증가하면 소음 감소 효과가 더 좋습니다.
댐핑 및 디커플링: 코어 소재가 음파 전파를 방해합니다.
흡수: 암면과 같은 섬유질 재료는 소리 에너지를 반사하는 대신 흡수합니다.
최적의 음향 성능을 위해서는 여러 겹의 층, 엇갈린 이음새, 기밀한 조인트가 중요합니다.
규제 및 산업 표준
방음 샌드위치 패널은 다음 사항을 준수해야 합니다.
EN 13501-1: 건축자재의 화재 분류
ASTM E90 / ISO 10140: 공기 중 음향 전달 손실의 실험실 측정
ISO 140-3: 건물의 방음 측정
EN 14509: 자립형 이중 피부 금속 표면 단열 패널
선택된 패널이 다음 사항을 충족하는지 확인하세요.국가 건축법,화재 규정, 그리고산업 안전 표준.
설치 지침
표면 준비
지지 구조는 수평이고 정렬되어야 합니다.
측면 경로를 제거하기 위해 적용된 음향 실런트
체결 방법
숨겨진 나사 또는 노출된 나사 시스템
진동 브리징을 최소화하려면 음향 와셔를 사용하세요.
조인트 씰링
혀와 홈 또는 겹침 관절 시스템
모든 조인트를 폴리우레탄 실란트 또는 음향 테이프로 밀봉하십시오.
수직 및 수평 설치
더 높은 벽의 경우 조인트 강도가 향상되므로 수평 설치가 더 선호됩니다.
수직 패널은 일정한 간격으로 지지되어야 합니다.
제한 사항 및 고려 사항
저주파 진동을 차단하지 않습니다댐핑 레이어와 결합하지 않는 한
고성능 앵커천장이나 매달린 곳에 설치해야 할 수도 있습니다.
습도가 높은 환경에서는 정기적인 점검 및 유지관리가 필요합니다.
자주 묻는 질문(FAQ)
방음에 가장 적합한 코어 소재는 무엇입니까?
암면가장 뛰어난 소리 흡수력을 제공하며 소음 제어와 화재 안전이 모두 필요한 환경에 이상적입니다.
샌드위치 패널로 얼마나 많은 소음을 줄일 수 있나요?
적절하게 설치된 패널은 소음 수준을 다음과 같이 줄일 수 있습니다.35~45dB두께, 코어 밀도, 설치 품질에 따라 달라집니다.
이 패널은 내화성이 있나요?
예. 암면 또는 광물면 코어가 있는 패널은 최대EI120 내화성, 지역 규정 준수 여부에 따라 다릅니다.
방음 샌드위치 패널을 외부에 사용할 수 있나요?
네, 코팅이 되어 있다면 가능합니다.자외선 차단 및 방수외부 시트를 덮고 조인트 부분을 제대로 밀봉합니다.
방음 샌드위치 패널의 수명은 얼마입니까?
일반적으로25~40세, 환경 조건 및 유지 관리 빈도에 따라 달라집니다.
결론: 프로젝트에 적합한 방음 패널 선택
방음 샌드위치 패널상업, 산업 및 기관 건물의 소음 전달을 제어하는 데 필수적입니다.모듈식 구조,높은 음향 성능, 그리고열/내화성현대 건설 요구에 맞는 비용 효율적이고 효과적인 솔루션을 제공합니다.
