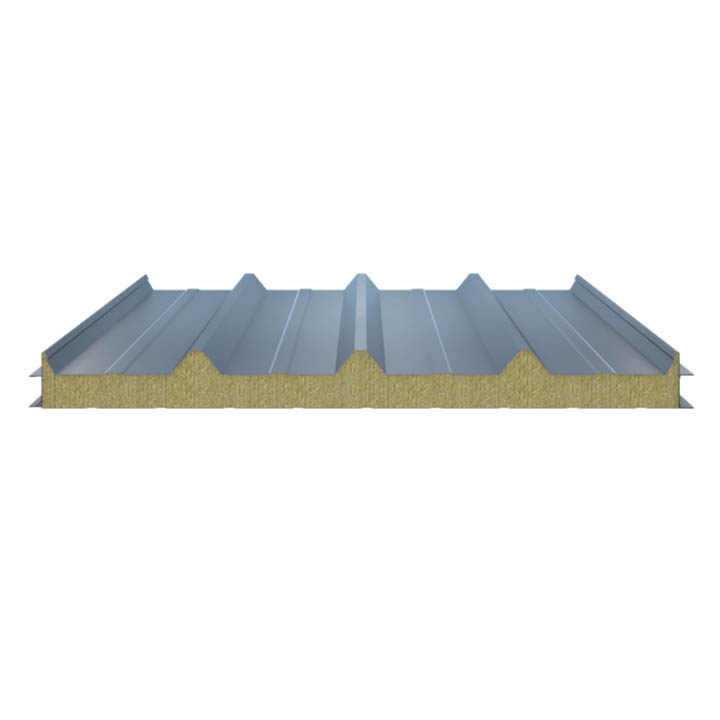

지붕 암면 샌드위치 패널
내화성:암면은 현무암 등의 광물로 만들어지며, A급 불연성 자재입니다. 화재 확산을 효과적으로 방지하고 건물 안전을 향상시킬 수 있습니다.
단열재:암면은 열전도율이 낮아 열전달을 효과적으로 줄이고, 건물의 단열 효과를 높이며, 에너지 소비를 줄일 수 있습니다.
방음:암면의 다공성 구조는 음파를 흡수하고 소음 전달을 줄일 수 있으며, 방음이 필요한 장소에 적합합니다.
부식 저항성:암면은 안정적인 화학적 특성을 가지고 있으며, 산과 알칼리 부식에 강하고, 다양한 환경에 적합하며, 수명이 깁니다.
높은 압축 강도:암면은 구조가 견고하고 압축 저항성이 좋으며, 하중을 지탱해야 하는 경우에 적합합니다.
제품소개
고강도 패널로 제작된 루프 록울 샌드위치 패널은 탁월한 지붕 자재입니다. A급 불연성 록울 코어는 뛰어난 내화성, 단열성, 차음성을 갖추고 있으며, 높은 내화 한계를 가지고 있어 지붕에 최고의 화재 안전성을 보장합니다. 가볍지만 다양한 기상 조건을 견딜 수 있을 만큼 견고하여 지붕 구조물의 하중을 줄여줍니다. 산업 플랜트 지붕, 토목 건물 지붕, 공공 시설 지붕, 그리고 깨끗한 작업장 지붕에 이상적입니다. 설치가 간편하고 친환경적이며 내구성이 뛰어나 지붕 내화, 에너지 절약, 단열에 이상적인 선택이며, 현대 지붕 프로젝트에도 널리 사용됩니다.
제품사양
록울 샌드위치 패널 |
|
유효폭 |
벽 패널: 950mm |
루프 패널: 960mm |
|
재료 |
컬러강판 |
암면판 |
|
구조 |
상하층 : 컬러강판 |
중간층 : 암면보드 |
|
두께 |
컬러강판 : 0.5~0.8mm |
록울 보드: 50mm, 75mm, 100, 150mm |
|
암면 밀도 |
120kg/m³ |
일생 |
20~35세 |
특징 |
단열성, 경량성, 빠른 설치, 방수, 내화, 방음, 에너지 절약, 환경 친화적입니다. |
응용 분야
산업용 설비: 벽과 지붕에 사용되며 단열, 방화, 방음 기능을 제공합니다.
창고: 대형 창고의 벽과 지붕에 적합하여 단열 효과를 향상시킵니다.
냉장 보관: 단열 성능이 뛰어난 냉장 보관 벽에 사용됩니다.
공공 건물: 체육관, 전시장 등 화재 방지 및 방음 요구 사항을 충족합니다.
임시 건물: 건설 현장의 임시 건물 등으로, 설치가 빠르고 재사용이 가능합니다.
랩웨이
샌드위치 패널을 겹치는 방법은 여러 가지가 있습니다. 은폐 못을 이용한 이음매 없는 겹침, 은폐 못을 이용한 20mm 이음매 겹침, 은폐 못을 이용한 10mm 이음매 겹침, 그리고 텅앤그루브 겹침 등이 있습니다.
그만큼지붕 암면 샌드위치 패널산업, 상업 및 기관 건설 프로젝트에 널리 사용되는 고성능 건축 자재입니다. 뛰어난 성능을 제공합니다.단열,내화성, 그리고음향 성능따라서 안전성, 효율성, 글로벌 건설 표준 준수가 요구되는 현대적인 지붕 시스템에 이상적인 솔루션입니다.
이 기사에서는 지붕용 암면 샌드위치 패널에 대한 심층 분석을 제공합니다. 여기에는 구성, 성능 매개변수, 엔지니어링 원칙, 규정 준수 및 설치 지침이 포함됩니다.
지붕용 록울 샌드위치 패널이란?
정의:
에이지붕 암면 샌드위치 패널로 구성된다불연성 암면 코어두 개의 구조용 금속 표면(일반적으로 미리 도장된 아연 도금 강철) 사이에 겹쳐져 형성됩니다.복합 루핑 시스템뛰어난 단열성과 하중 지지력을 갖추고 있습니다.
주요 이점:
방화 및 난연성(유로클래스 A1)
높은 압축강도와 굽힘강도
우수한 흡음성
뛰어난 내열성(λ ≤ 0.045 W/m·K)
빠른 모듈식 설치
✅이상적인 애플리케이션:산업 공장, 물류 센터, 창고, 청정실, 냉동 보관 시설, 공항 터미널.
패널 구성 및 구조
| 요소 | 재료/속성 |
|---|---|
| 외부 페이싱 | 0.4mm~0.7mm PPGI / Al-Zn 코팅 강철 |
| 핵심 소재 | 고밀도 암면(100~150kg/m³) |
| 내부 페이싱 | 아연도금강판 / 알루미늄 / 코팅강판 |
| 단열재 두께 | 50mm, 75mm, 100mm, 150mm, 200mm |
| 패널 폭 | 유효 폭: 1000mm / 1150mm |
| 조인트 종류 | 겹치거나 숨겨진 패스너 조인트(솔기 잠금) |
| 화재 등급 | EN 13501-1 A2-c1,d0 또는 A1 |
성능 매개변수 및 엔지니어링 분석
열전도도 및 단열성
암면코어는 열전도도를 제공합니다λ ≤ 0.045 W/m·K
달성U-값준수IECC,애쉬래 90.1, 그리고EN ISO 6946
-40°C ~ +70°C의 기후 범위에서 지붕을 통한 에너지 손실을 줄입니다.
화재안전 성과
| 기준 | 평가 |
|---|---|
| EN 13501-1 | A1등급(불연성) |
| ASTM E84 | 화염 확산 지수 < 25 |
| FM 승인 4880 | 요청 시 이용 가능 |
방음
흡음계수(αw): 최대 1.00(EN ISO 11654)
적합소음에 민감한 환경고속도로나 기계 구역 근처 등
기계적 강도
굽힘 저항: 두께 100mm 패널의 경우 ≥ 0.5 kN/m²
지원 범위: 두께 및 풍하중에 따라 최대 3~4m까지 가능
바람 상승 저항: 설계 기준EN 14509그리고ASCE 7
설치 지침
준비:
서브프레임은 다음으로 만들어야 합니다.퍼린 또는 래프터, 정렬 및 수평
패널은 현장에 보관해야 합니다.수분 보호
설치 모범 사례:
숨겨진 패스너 시스템을 다음과 함께 사용하십시오.EPDM 개스킷방수용
유지하다≥100mm의 중첩방수를 위한 패널 사이
모든 관절을 밀봉하세요불연성 미네랄울코드에서 요구하는 경우
지붕 경사 권장 사항을 따르세요: 일반적으로 배수를 위해 ≥5%(3°)
고정 시스템:
열 차단 와셔가 있는 셀프 태핑 나사
고정 간격 : 이음새를 따라 ≤300mm
글로벌 건설 표준 준수
| 기준 | 관련성 |
|---|---|
| EN 14509 | 자립형 이중 피부 금속 패널 |
| FM 글로벌 4880/4471 | 내화성 및 풍압성 |
| CE 마크(CPR) | 구조적 안전 및 화재 성능 |
| ISO 9001 / 14001 | 품질 및 환경 관리 |
| 리드/브림 | 녹색건축인증에 기여합니다 |
사용 사례 및 응용 프로그램 예제
사례 연구 1 – 냉장 보관 지붕:
패널 유형:150mm 지붕 암면 패널
결과:열 손실 35% 감소, EN 방화 감사 통과
사례 연구 2 – 물류 센터:
패널 유형:두께 100mm
성능:풍하중 저항 2.5kN/m², 음향 감쇠 27dB
유지관리 및 내구성
수명:표준 유지 관리로 25~35년
점검:패스너, 조인트 및 코팅에 대한 연간 점검
청소:비연마성 세척제 사용 금지; 산성 용액 사용 금지
FAQ: 지붕용 록울 샌드위치 패널
질문 1: 이 패널을 습도가 높은 환경에서 사용할 수 있나요?
네. 패널은 습기와 결로에 강하며, 특히 방습막과 함께 설치하면 더욱 그렇습니다.
Q2: 태양광 지붕에 적합합니까?
네. 적절하게 보강하면 구조적 안정성이 뛰어나 태양광 패널 설치를 지탱할 수 있습니다.
Q3: 친환경 건물 인증에 기여합니까?
네. 열 효율, 화재 안전 및 재활용성을 제공합니다.리드,잘, 그리고브리엄전철기.
Q4: 채광창이나 HVAC 덕트의 컷아웃은 어떻게 처리되나요?
절단은 현장에서 금속 가위 또는 원형 톱을 사용하여 수행됩니다.먼지 통제그리고가장자리 보호후처리 작업이 적용됨.
결론
지붕 암면 샌드위치 패널안전하고 에너지 효율적인 지붕 시공을 위한 고성능 규정 준수 솔루션입니다. 불연성 미네랄 코어와 구조용 강재를 결합하여 현대 산업 및 상업 건축의 엄격한 요건을 충족합니다. 신축 건물이나 기존 건물 개보수 시, 이 패널은 단열, 화재 안전 및 음향 측면에서 탁월한 성능을 제공합니다.
