제품소개

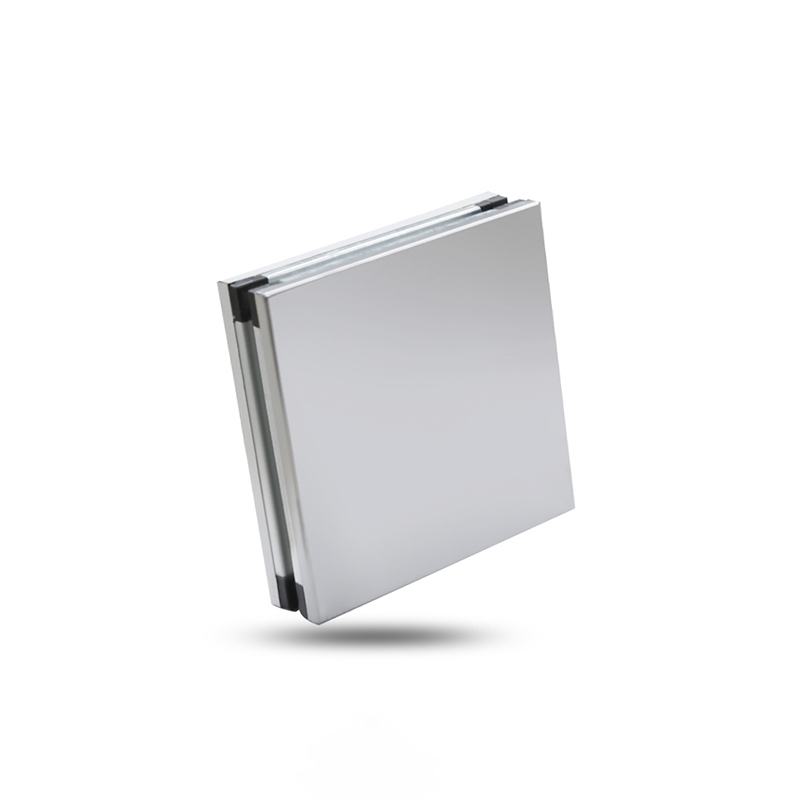

수작업으로 제작된 클린 샌드위치 패널은 최고 수준의 위생 및 정밀성을 충족하도록 정교하게 제작되어 제약, 전자, 의료 등 산업의 클린룸 환경에 이상적입니다. 매끄럽고 다공성이 없는 표면은 세척이 간편하며 박테리아와 곰팡이에 강하여 최적의 청결을 보장합니다. 뛰어난 단열성과 기밀성을 갖춰 안정적인 실내 환경을 유지하고 에너지 비용을 절감합니다. 가볍지만 내구성이 뛰어난 구조는 다양한 프로젝트 요구에 맞춰 맞춤 설치가 가능하며, 현대적인 제어 환경에서 탁월한 유연성과 안정성을 제공합니다.
제품 세부정보
패널 옵션: 컬러 코팅 패널, 아연 도금 강판, 스테인리스 강판
표준 색상: 흰색, 회색, 진홍색, 은색, 바다색 등
권장 코팅: PVDF, SMP, HDP, PE
생산 공정 : 풀기 → 압착 → 적재 → 이중 트랙 경화 및 성형 → 건조 및 냉각 → 적재 → 포장
제품 사양
클린룸 패널 |
|
유효폭 |
벽 패널: 950mm |
루프 패널: 960mm |
|
재료 |
컬러강판 |
암면보드 |
|
구조 |
상하층 : 컬러강판 |
중간층 : 록울 보드 |
|
두께 |
컬러강판 : 0.5~0.8mm |
록울 보드: 50mm, 75mm, 100, 150mm |
|
록울 밀도 |
120kg/m³ |
일생 |
20~35세 |
특징 |
단열성, 경량성, 빠른 설치, 방수, 내화, 방음, 에너지 절약, 환경 친화적입니다. |
다음과 같은 엄격하게 통제된 환경에서제약 공장, 반도체 제조, 의료 실험실, 그리고항공우주 조립 장치엄격한 위생과 공기 청정도를 유지하는 것은 협상의 여지가 없습니다.핸드메이드 클린룸 샌드위치 패널이러한 무균 구역의 중추를 이루는 특수 설계된 벽 및 천장 시스템입니다. 자동화된 시스템과 달리, 수작업 패널은 맞춤 제작이 가능하고 허용 오차가 더 좁으며, 비표준 형상을 요구하는 복잡한 프로젝트에 종종 사용됩니다.
이 가이드에서는재료,엔지니어링 표준,성능 지표, 그리고규정 준수 요구 사항수제 클린룸 샌드위치 패널을 통해 프로젝트 관리자, 건축가, 클린룸 컨설턴트에게 실행 가능하고 규정에 따른 통찰력을 제공합니다.
핸드메이드 클린룸 샌드위치 패널이란?
핸드메이드 클린룸 샌드위치 패널은맞춤 제작 다층 패널클린룸 시공용으로 설계되었습니다. 각 패널은 두 개의 견고한 표면 시트와 하나의 구조용 코어로 구성되어 있으며, 정밀한 치수 제어와 맞춤형 구성을 위해 수작업으로 조립됩니다.
일반적인 패널 구성:
표면 소재(페이스 시트):
정전기 방지 PVC 코팅 처리된 아연 도금 강철
스테인리스 스틸(SUS304 또는 SUS316L)
고압 라미네이트(HPL)
핵심 재료:
암면(불연성, 음향성능)
알루미늄 벌집(가볍고 강도가 높음)
PU/PIR 폼(단열)
산화마그네슘(MgO)보드(내화성)
두께 범위:
일반적으로 50mm ~ 100mm
허용오차: ±0.5mm
패널 크기:
폭 : 최대 1200mm
길이 : 맞춤 제작 (표준 ≤ 6000mm)
엔지니어링 원리 및 기능 요구 사항
클린룸 샌드위치 패널은 기계적, 열적, 위생적, 규제적 역할을 동시에 수행해야 합니다.
| 기능 | 요구 사항 |
|---|---|
| 표면 청결성 | 미생물 증식에 저항하는 매끄럽고 밀봉된 표면 |
| 기밀성 | 입자 이동 방지(EN 14509 또는 ISO 14644) |
| 내하중 | 천장에 매달린 장비 또는 유틸리티 아래의 패널 무결성 |
| 화재 안전 | A등급 불연성(ASTM E84, EN 13501-1에 따름) |
| 충격에 대한 저항 | ≥ 10 J (ISO 7892 또는 ASTM D5420) |
| 치수 안정성 | 100kg/m² 정하중에서 변형 < 1mm |
주요 산업 표준 및 규정 준수 코드
수제 클린룸 패널은 다음 혼합물을 준수해야 합니다.국제 클린룸,건설, 그리고화재 안전 표준.
| 기준 | 영역 | 목적 |
|---|---|---|
| ISO 14644-4 | 클린룸 설계 | ISO Class 1~8 구역의 벽/천장 성능 |
| EN 14509 | 샌드위치 패널 | 자립형 금속 표면 단열 패널 |
| ASTM E84 / EN 13501-1 | 내화성 | 화염 확산 및 연기 생성 테스트 |
| GMP / EU GMP 부록 1 | 제약/병원 규정 준수 | 위생적인 설계, 밀봉 및 유지관리 적합성 |
| ASTM D3273 | 곰팡이 저항 | 습도가 높은 환경에서의 표면 성능 |
기계로 만든 것보다 수제 클린룸 패널의 장점
| 측면 | 수제 패널 | 기계로 만든 패널 |
|---|---|---|
| 복잡한 절단을 위한 정밀성 | 우수 – CNC/수동 맞춤 맞춤 | 제한형 – 고정 크기 다이 |
| 소규모 배치 적응성 | 특별 주문 프로젝트에 이상적입니다 | 소량 생산에는 비용 효율적이지 않음 |
| 조인트 및 코너 디테일 | 실리콘 또는 플러시 마감으로 손으로 밀봉 | 액세서리가 필요하거나 노출된 틈이 남습니다. |
| 설치 유연성 | 패스스루, 리턴 덕트용 사용자 정의 모양 | 현장에서 절단/수정이 필요합니다. |
중요한 환경에서의 사용 사례
제약품 청정실(GMP 준수):
이음매 없는 PU 접합 핸드메이드 패널은 박테리아 번식을 줄입니다.
전자 및 반도체 연구실:
알루미늄 허니콤 코어는 뛰어난 평탄도와 정전기 방지 코팅을 제공합니다.
생명공학 및 식품 가공 시설:
습도가 높은 구역에 무독성 밀봉을 적용한 MgO 코어를 사용합니다.
병원 및 수술실:
스테인리스 스틸 표면 소재는 공격적인 세척제에도 견딥니다.
설치 모범 사례
단계별 조립 지침
하부 구조 준비:
아연 도금 또는 알루미늄 합금 채널 프레임
허용오차 : 수직 및 수평 레벨에서 ≤ 3 mm 편차
패널 배치 및 정렬:
정밀 레이저 레벨 사용
적용하다무독성 실란트(FDA 등급)관절에서
밀봉 및 보강:
코너 마감반경 알루미늄 트림
실리콘 또는 PU 기반 실런트를 연속적으로 적용
점검:
공기 누출 테스트(EN ISO 14644-3)
표면 거칠기(중요 영역의 경우 Ra < 0.8 μm)
자주 묻는 질문(FAQ)
Q1: 표준 패널 대신 수제 클린룸 패널을 선택하는 이유는 무엇입니까?
수제 패널은 다음을 허용합니다.맞춤형 액세스 해치,비선형 구성, 그리고 더 나은중요한 접합부의 밀봉—규제가 엄격한 환경에 적합합니다.
Q2: 병원에서 사용하기에 가장 적합한 핵심 소재는 무엇입니까?
암면병원에 선호되는 이유는 다음과 같습니다.화재 등급,방음, 그리고비유기적 구성곰팡이 발생을 예방합니다.
Q3: 손으로 만든 패널이 매달린 고정물을 지탱할 수 있나요?
네. 내부 강철 프레임으로 강화하면 패널이 다음 하중을 견딜 수 있습니다.100kg/m², 공기 덕트, 조명, 스프링클러에 적합합니다.
질문 4: 수제 패널은 GMP와 FDA 규정을 준수합니까?
네, 다음과 같이 구성된 경우다공성이 없고 쉽게 청소할 수 있는 표면, 밀봉된 가장자리 및 적절한비탈락성 코어 재료.
기술 사양 스냅샷
| 매개변수 | 사양 |
|---|---|
| 얼굴 소재 | 아연도금강판 / 스테인리스강 / HPL |
| 핵심 소재 | 암면 / PU / 허니콤 / MgO |
| 표면 코팅 | 정전기 방지 PVC / 분체도장 / 폴리우레탄 |
| 화재 수업 | 클래스 A(불연성), EN 13501-1 |
| VOC 배출 | ≤ 0.5 mg/m²·hr (ISO 16000 기준) |
| 패널 두께 | 50mm, 75mm, 100mm |
| 열전도도(PU) | ~0.022W/m·K |
결론: 정밀성, 위생성, 규정 준수를 선택하세요
핸드메이드 클린룸 샌드위치 패널최고의 정밀성, 위생적인 성능, 그리고 가장 까다로운 클린룸 및 규제 요건 준수를 제공합니다. A등급 제약 클린룸을 개량하거나 100등급 반도체 시설을 건설하는 경우, 이 패널은 최적의 공기 차단, 간편한 살균, 그리고 장기적인 안정성을 보장합니다.
